Xe rơ-moóc nhiều-trục là một nền tảng vận chuyển hạng nặng chuyên dụng được thiết kế với nhiều đường trục để vận chuyển tải trọng tập trung, không{1}}phân chia được vượt xa giới hạn kích thước và trọng lượng tiêu chuẩn của đường cao tốc. Không giống như sơ mi-rơ moóc thông thường, những phương tiện này phân bổ tải trọng lớn lên hàng chục bánh xe bằng cách sử dụng hệ thống treo thủy lực tiên tiến và hệ thống lái đa{4}}chế độ. Là một sản phẩm xuất khẩu trưởng thành được sản xuất bởiCông ty TNHH Xe Quốc Tế Phương Đông, nhiệm vụ-nặng nề của chúng tôixe moóc nhiều trục thủy lựcthể hiện đầy đủ các yêu cầu kỹ thuật cốt lõi của phương tiện vận tải hạng nặng hiện đại, mang lại khả năng phân bổ tải trọng trục tối ưu, độ ổn định đặc biệt của nền tảng và độ bền-đường dài cho các nhà khai thác hàng hóa dự án trên toàn thế giới. Nhiều nhà quản lý đội tàu, nhà giao nhận vận tải và nhà thầu hậu cần vẫn chưa chắc chắn về khả năng kết cấu, cơ học thủy lực và ứng dụng vận hành của các đơn vị chuyên biệt này. Bài viết này sẽ chia nhỏ một cách có hệ thống mọi thứ mà người mua cần biết vềvận chuyển nhiều{0}}trục nặnghệ thống, kết hợp các thông số kỹ thuật, chi tiết phụ kiện kết cấu và thực tiễn vận hành từ dây chuyền sản xuất tại nhà máy của chúng tôi.
Những thành phần cấu trúc cốt lõi nào tạo nên một rơ moóc nhiều trục thủy lực?

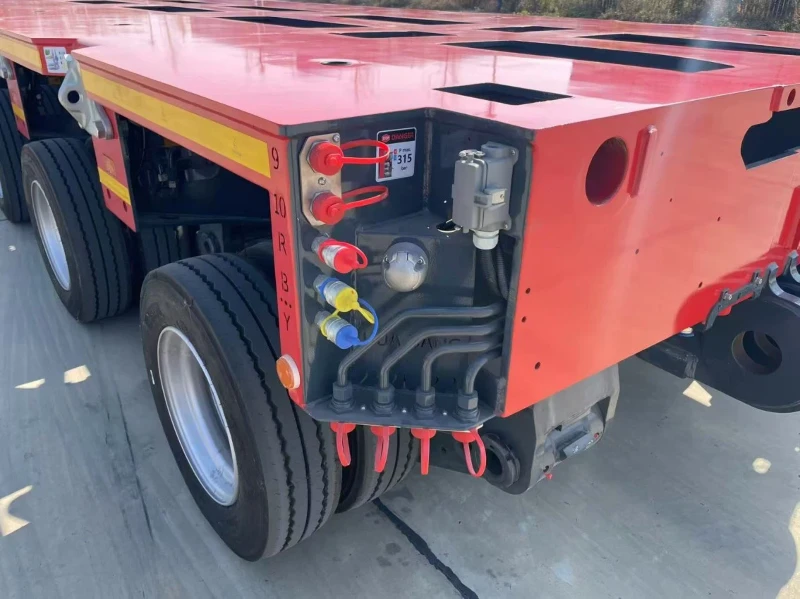

Để hiểu đầy đủ những gì mộtrơ-moóc nhiều-trụclà, trước tiên chúng ta phải phân tích khung-chịu tải và giá chuyển hướng hệ thống treo khiến nó khác biệt với các loại xe thấp tiêu chuẩn. Hệ thống hoàn chỉnh bao gồm khung chính phần-hộp chịu tải- hạng nặng, bánh chuyển hướng trục con lắc, xi lanh nâng thủy lực tích hợp, thanh giằng-cơ khí lái động, Bộ nguồn thủy lực độc lập (PPU), mô-đun khớp nối-nhanh và cụm phanh{6}}dây khí nén.

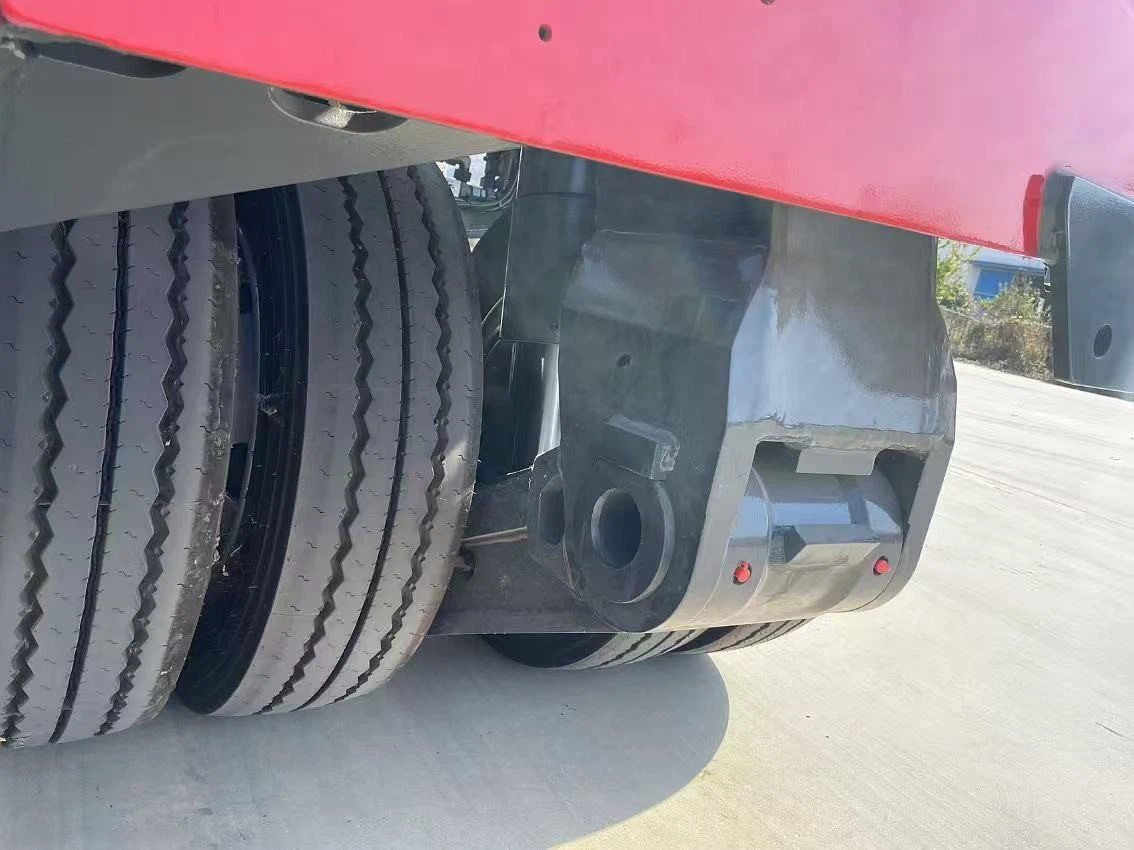

Không giống như các trục cứng được hàn vào lò xo lá, mỗi bánh xe được đặt trên mộtxe moóc nhiều trục thủy lựcđược gắn trên một tay quay nối với một xi lanh thủy lực độc lập. Các xi lanh thủy lực này liên kết với nhau qua các mạch chất lỏng để hấp thụ các dao động của địa hình trong khi vẫn duy trì tải trọng bằng nhau trên mỗi lốp.

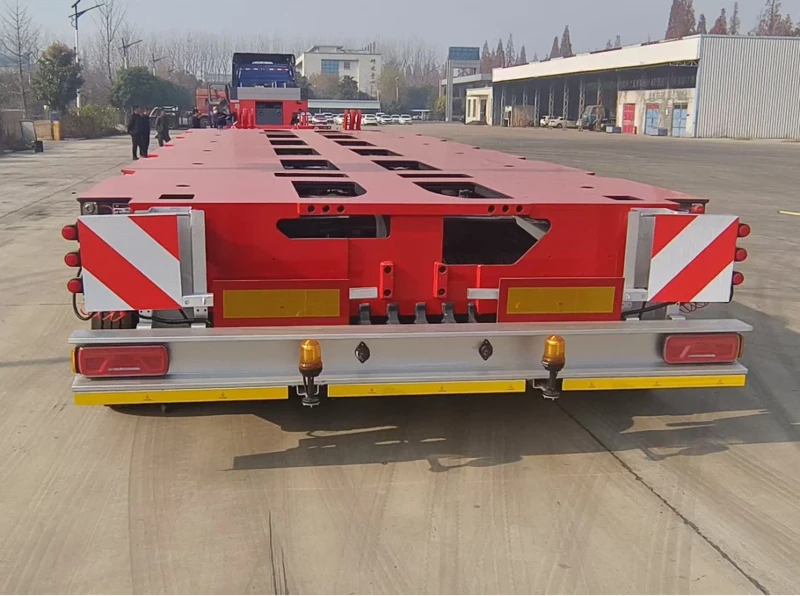

Lấy tiêu chuẩn hóa của nhà máy của chúng tôiMô-đun 3 trục và 4 trụcđơn vị như một tài liệu tham khảo hữu hình. Cấu hình đường 4 trục tiêu chuẩn cung cấp chiều dài tổng thể của sàn là 6,00 m, chiều rộng mô-đun là 3,00 m và chiều cao sàn tải thay đổi từ 0,87 m đến 1,47 m tùy thuộc vào khả năng điều chỉnh hệ thống treo. Với trọng tải khoảng 14,0 tấn trên mỗi mô-đun 4 trục, mỗi đường trục cung cấp khả năng tải trọng kỹ thuật lên tới 45,0 tấn ở tốc độ vận hành thấp. Cách bố trí nhiều trục chắc chắn giúp phân bổ đồng đều áp lực hàng hóa cục bộ để tuân thủ các quy định nghiêm ngặt về công thức cầu trên khắp Bắc Mỹ, Châu Âu, Trung Đông và Đông Nam Á. Mỗi mối hàn kết cấu trên của chúng tôixe moóc nhiều trục thủy lựctrải qua quá trình kiểm tra không-phá hủy (NDT) nghiêm ngặt để đảm bảo tính toàn vẹn cấu trúc tuyệt đối trong điều kiện-đầy tải.
Làm thế nào để xe moóc nhiều trục thủy lực giải quyết được các hạn chế về tải trọng và trọng lượng trục cực lớn?
Giá trị thương mại chính của rơ moóc nhiều trục thủy lực nằm ở khả năng ngăn chặn hư hỏng cục bộ trên mặt đường trong khi mang siêu tải lớn, chẳng hạn như máy biến áp công nghiệp, lò phản ứng hóa học và máy chạy tuabin. Cơ quan vận tải trên toàn thế giới thực thi các giới hạn nghiêm ngặt về trọng lượng tối đa cho phép trên mỗi trục để bảo vệ cơ sở hạ tầng đường cao tốc dân dụng. Rơ moóc tiêu chuẩn nhanh chóng vượt quá giới hạn này khi chở máy móc tập trung nặng hàng trăm tấn.
Bằng cách sắp xếp nhiều trục con lắc liên tiếp nhau-thường được kết hợp thành 2 đến 6-mô-đun trục-rơ moóc nhiều trục thủy lực sẽ nhân diện tích tiếp xúc với mặt đất thông qua nhiều lốp (thường là 8 lốp trên mỗi đường trục). Cấu hình này phân bổ tải trọng 300 tấn một cách hiệu quả đến mức tải trọng tác dụng lên nhựa đường tại bất kỳ điểm nào vẫn dưới ngưỡng đường cao tốc hợp pháp.
Hơn nữa, mạch chất lỏng thủy lực có thể được chia thành ba hoặc bốn vùng treo độc lập. Thiết lập này tạo ra một hình tam giác hoặc hình chữ nhật hỗ trợ thủy lực ổn định bên dưới boong, giữ cho nền tảng bằng phẳng ngay cả khi lái xe dọc theo các lối rẽ, đường vào khu vực không bằng phẳng hoặc ngã-ngang nghiêm trọng. Đối với các nhà thầu vận tải hạng nặng vận chuyển hàng dự án có giá trị-cao, việc điều chỉnh mức động này giúp loại bỏ rủi ro lật đổ và bảo vệ các bộ phận công nghiệp dễ hỏng trong quá trình vận chuyển.
Cơ cấu lái và hệ thống treo cốt lõi nào làm cho xe moóc nhiều trục thủy lực trở nên linh hoạt như vậy?
Việc điều khiển tổ hợp nhiều trục-có chiều dài hàng chục mét đòi hỏi hình dạng lái tiên tiến. cácxe moóc nhiều trục thủy lựcsử dụng hệ thống lái-thủy lực đa chế độ{1}}cơ học. Mỗi bogie con lắc được kết nối với đầu lái trung tâm thông qua-các thanh giằng cơ học có độ bền kéo cao và cần lái. Khi đầu kéo quay, góc lái truyền qua thanh kéo hoặc cổ ngỗng xuống các trục của rơ-moóc.
Mỗi đường trục quay ở một góc duy nhất được tính toán theo toán học để đảm bảo tất cả các bánh xe đều quay quanh một tâm điểm rẽ duy nhất (nguyên tắc lái Ackermann). Điều này giúp tránh hiện tượng cọ xát lốp, giảm lực căng ngang trên khung xe và cho phép tạo ra lực lớnxe moóc nhiều trục thủy lựcđể vượt qua những đường cong bùng binh chặt chẽ và cổng vào khu công nghiệp hẹp một cách dễ dàng.
Ngoài hệ thống lái cơ khí tự động được đồng bộ hóa với động cơ chính, các thiết bị mô-đun của chúng tôi còn có tính năng điều khiển lái bằng tay từ xa-được kết nối bằng dây hoặc không dây độc lập. Khi di chuyển trong không gian cực kỳ chật hẹp hoặc lùi các tổ hợp mô-đun dài vào các khoang lắp đặt, người vận hành đi dọc theo xe moóc có thể điều khiển cần lái bằng tay. Hành trình treo thủy lực-cung cấp tổng dịch chuyển dọc lên tới 600 mm (+/- 300 mm)-cũng cho phép người vận hành nâng toàn bộ mặt cầu lên để vượt qua chướng ngại vật trên đường cao hoặc hạ thấp mặt cầu để đi qua bên dưới những cây cầu thấp trên cao.
Tại sao vật liệu khung gầm và kỹ thuật kết cấu lại quyết định tuổi thọ của xe moóc?
Kỹ thuật khung gầm quy định giới hạn độ mỏi của kết cấu và tuổi thọ sử dụng tổng thể của bất kỳ{0}}sàn xe nhiều trục nào. Nhà máy của chúng tôi sản xuất mỗixe moóc nhiều trục thủy lựcsử dụng thép kết cấu có độ bền kéo cao (chẳng hạn như thép loại Q690 hoặc S690) cho dầm hộp dọc chính và các cấu kiện ngang{3}}. Thép-năng suất cao mang lại độ bền kéo cực cao trong khi vẫn giữ trọng lượng chết của khung ở mức tối thiểu, trực tiếp tăng khả năng tải trọng có thể sử dụng.
Tất cả các đường nối dọc chính đều được hàn bằng quy trình hàn hồ quang chìm tự động-tiên tiến nhất{2}}hiện đại. Sau đó, các cấu trúc khung gầm được bắn-để loại bỏ cặn bề mặt và phủ một hệ thống sơn chống ăn mòn-polyurethane công suất lớn. Lớp phủ bảo vệ này chống lại sự phun muối ở các bến cảng hàng hải, độ ẩm cao ở các vùng nhiệt đới và muối xâm thực trên đường ở vùng khí hậu lạnh.
Dữ liệu hiệu suất hiện trường cho thấy rằng một thiết kế phù hợpxe moóc nhiều trục thủy lựcđược chế tạo bằng thép-năng suất cao duy trì sự liên kết cấu trúc và khả năng chống võng trong suốt 8 đến 12 năm chịu tải nặng-liên tục. Dầm hộp trung tâm hấp thụ mômen uốn nghiêm trọng và lực xoắn được tạo ra khi kéo-các tải nặng phía trên qua-các công trường khai thác hoặc xây dựng trên đường, ngăn ngừa hiện tượng xoắn khung vĩnh viễn hoặc nứt cấu trúc.
Quy trình bảo trì phòng ngừa nào giúp kéo dài vòng đời hoạt động của xe moóc?
Mặc dù hiệu suất-caoxe moóc nhiều trục thủy lựcđược thiết kế cho các môi trường vận hành khắc nghiệt, lịch trình bảo trì định kỳ nghiêm ngặt là rất quan trọng để ngăn chặn thời gian ngừng hoạt động đột xuất của đội xe và đảm bảo an toàn đường bộ. Các đội bảo trì phải xem xét xa hơn áp suất lốp thông thường và đặc biệt chú ý đến các hệ thống phụ-phanh, thủy lực và lái cơ khí.
Chăm sóc hệ thống thủy lực:Kiểm tra đường ống thủy lực, phụ kiện ống{{0}áp suất cao và ống góp chặn van xem có rò rỉ hoặc sụt áp không. Độ sạch của chất lỏng thủy lực phải được theo dõi thường xuyên; chất lỏng bị ô nhiễm làm suy giảm các vòng đệm xi lanh bên trong và làm cho các van cân bằng bị dính.
Kiểm tra hệ thống lái cơ khí:Kiểm tra tất cả các khớp bi thanh giằng-tay lái, ổ trục vòng xoay và các điểm trục của tay lái xem có hoạt động không. Bôi mỡ lithium đa năng vào tất cả các núm mỡ theo khoảng thời gian khuyến nghị để ngăn chặn hiện tượng dính khớp và chà lốp không đều.
Bảo trì xi lanh treo:Kiểm tra các thanh piston mạ crom-trên mỗi trụ trục con lắc xem có vết xước, vết rỉ sét hoặc bụi bẩn tích tụ không. Làm sạch cần gạt nước thường xuyên để ngăn bụi xâm nhập vào mạch thủy lực.
Cụm phanh khí & trung tâm:Thường xuyên kiểm tra hệ thống phanh khí nén-dòng kép, giới hạn độ mòn của trống phanh và hoạt động của ổ trục bánh xe. Siết chặt tất cả các đai ốc bánh xe theo thông số kỹ thuật của nhà máy sau mỗi chuyến di chuyển-đường dài.
Thiết lập danh sách kiểm tra toàn diện hàng ngày trước{0}}chuyến đi cho mọixe moóc nhiều trục thủy lựcđảm bảo các vấn đề cơ học nhỏ được giải quyết trước khi các tổ hợp vận tải hạng nặng khởi hành đến các hành lang vận tải ở xa
Phần kết luận
Hiểu được ý nghĩa của xe moóc nhiều-trục giúp nhận ra vai trò kép của nó vừa là phương tiện chở tải nặng vừa là một công cụ kỹ thuật có-độ chính xác cao. Bằng cách kết hợp cơ chế cân bằng thủy lực đa{3}}điểm, hệ thống lái trục con lắc góc-cao, tính linh hoạt của mô-đun và thiết kế khung gầm kết cấu thép chắc chắn,xe moóc nhiều trục thủy lựcvẫn là phương tiện hậu cần dứt khoát để di chuyển thiết bị cơ sở hạ tầng quá khổ,{0}}không thể phân chia trên toàn cầu.
Là nhà cung cấp sản xuất giàu kinh nghiệm, Oriental Vehicles International Co., Ltd. xây dựng các giải pháp vận tải hạng nặng được thiết kế để đảm bảo an toàn tối đa, hiệu quả tải trọng cao và tuổi thọ kéo dài. Cho dù đội xe của bạn yêu cầu mô-đun đường trục 2-đến{6}}6 tiêu chuẩn, sàn thả chuyên dụng hay thiết lập vận chuyển hạng nặng thanh kéo được tùy chỉnh hoàn toàn, nhóm kỹ thuật của chúng tôi đều cung cấp hỗ trợ kỹ thuật trực tiếp tại nhà máy. Hãy truy cập cổng thông tin sản phẩm của chúng tôi để xem lại các bản vẽ kỹ thuật chi tiết hoặc liên hệ với các kỹ sư bán hàng quốc tế của chúng tôi ngay hôm nay để nhận được báo giá phù hợp cho sản phẩm tiếp theo của bạn.xe moóc nhiều trục thủy lựcdự án.
